En ekspertguide til designingeniører og indkøbsspecialister om optimering af specialstøbte gummikomponenter, navigering af tolerancestandarder og strømlining af international produktion.
Designretningslinjer for sprøjtestøbte gummidele
Design af elastomere komponenter kræver en udpræget ingeniørtankegang sammenlignet med stiv termoplastisk støbning. Fordi syntetisk gummi gennemgår betydelig tværbinding under vulkanisering, dikterer flowdynamik og volumetrisk krympning præcise geometriske begrænsninger. En primær fejltilstand i brugerdefineret gummistøbning er inkonsekvent nominel vægtykkelse, som skaber uensartede hærdehastigheder, alvorlige indre tomrum og overfladesynkemærker. Vedligeholdelse af en anbefalet vægtykkelse på 1,5 mm til 5,0 mm (med absolutte funktionelle minimumskrav omkring 0,5 mm for miniaturemembraner) sikrer afbalanceret sammensætningsflow og termisk ligevægt i hele hulrummet.
Hjørneradier og trækvinkler styrer direkte værktøjets levetid og deludkastningseffektivitet. Skarpe indre hjørner koncentrerer mekanisk belastning og hæmmer elastomerflow; derfor skal indvendige filetradier måle mindst 25 % af den tilstødende nominelle vægtykkelse (minimum 0,5 mm). Mens den iboende elasticitet af gummi med lavt durometer tillader tvungen afformning (stripping) af mindre underskæringer, forbliver det kritisk at anvende en trækvinkel på 1,0 til 2,0 grader per side for blandinger med høj durometer (over 70 Shore A) eller teksturerede overflader for at forhindre rivning under højhastighedsudkastning.
Til tætningsprofiler kræver tilpassede pakningstværsnit nøje overholdelse af deformationsgrænser. Under nominel klembelastning skal elastomere tætninger opleve 15 % til 30 % kompressionsklem. Overdesign af tætningsvolumen i forhold til pakdåsehulrummet forårsager hydraulisk låsning og for tidlig fejl i kompressionssættet.
| Design parameter | Anbefalet mål | RMA klasse A2 (høj præcision) | ISO 3302-1 Klasse M2 |
|---|---|---|---|
| Nominel vægtykkelse | 1,5 mm til 5,0 mm | /- 0,10 mm (for dimensioner < 10 mm) | /- 0,16 mm (for dimensioner < 10 mm) |
| Indvendig filetradius | >= 25 % af vægtykkelsen | /- 0,15 mm (10 til 25 mm) | /- 0,20 mm (10 til 25 mm) |
| Udkastvinkel | 1,0 til 2,0 grader pr side | /- 0,20 mm (25 til 50 mm) | /- 0,32 mm (25 til 50 mm) |
| Underskæringsdybde | < 5 % uden mekanisk kerne | /- 0,25 mm (50 til 80 mm) | /- 0,40 mm (50 til 80 mm) |
Tabel 1: Nøgledesignparametre og sammenligning mellem RMA Klasse A2 Precision og ISO 3302-1 Klasse M2 støbestandarder.

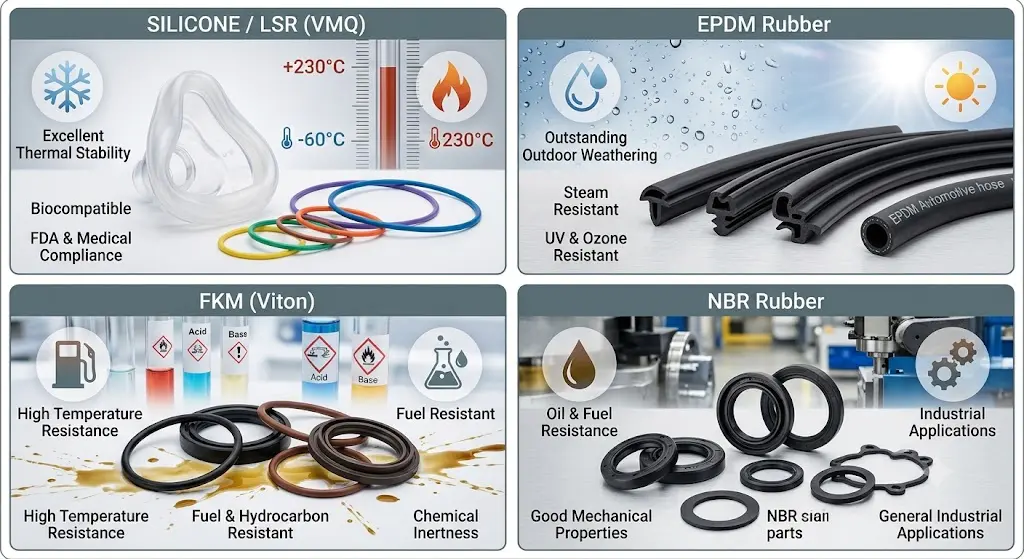

Materialevalg: Silikone, EPDM og specialelastomerer
Valg af den optimale elastomerforbindelse kræver tilpasning af kemiske polymerstrukturer til driftsmiljøkrav. Tværbindingstæthed opnået under vulkanisering påvirker direkte fysiske egenskaber, herunder trækstyrke, durometerhårdhed (Shore A) og modstand mod kompressionssæt. Kompressionssæt repræsenterer den permanente deformation, der er tilbage, efter at en komprimeringskraft er udløst. Kompressionssætprocenten udtrykkes matematisk som C = [(t0 - t1) / (t0 - tn)] * 100, hvor t0 er den oprindelige prøvetykkelse, t1 er den endelige prøvetykkelse efter gendannelse, og tn er afstandsstangens højde.
Silikonegummi (VMQ / Liquid Silicone Rubber - LSR) har en uorganisk silicium-oxygen-rygrad, der udviser termisk stabilitet fra -60 grader C til 230 grader C. LSR giver ekstrem biokompatibilitet og lavt kompressionssæt, hvilket gør det til det førende valg til medicinske og fødevarekontaktapplikationer. Ethylen Propylen Diene Monomer (EPDM) anvender en ikke-polær kulbrinterygrad, der tilbyder enestående modstandsdygtighed over for ozon, polære opløsningsmidler, damp og udendørs forvitring til en væsentlig lavere råvarepris end silikone. Fluorocarbon-elastomerer (FKM / Viton) bruger kulstof-fluorbindinger til at levere overlegen væskeresistens mod aggressive aromatiske kulbrinter, syntetiske brændstoffer og koncentrerede kemikalier op til 250 grader C.
| Elastomer Polymer Type | Hårdhedsområde | Servicetemperatur (grad C) | Trækstyrke | Nøglelovgivningsoverholdelse |
|---|---|---|---|---|
| Silikone (VMQ / LSR) | 10 til 80 Shore A | -60 til 230 | 5 til 11 MPa | FDA 21 CFR 177.2600, USP Klasse VI |
| EPDM gummi | 40 til 90 Shore A | -45 til 150 | 8 til 20 MPa | NSF 61 (drikkevand), genanvendelige TPV-muligheder |
| Fluorelastomer (FKM) | 50 til 90 Shore A | -20 til 250 | 10 til 18 MPa | UL94 V-0 flammeklassificering, OEM-specifikationer for biler |
| Nitril (NBR) | 30 til 90 Shore A | -30 til 120 | 7 til 18 MPa | Kommercielle standarder for eksponering for brændstof/olie |
Overholdelsesmandater på nordamerikanske markeder dikterer sammensætningsformuleringens strenghed. Produkter beregnet til gentagen kontakt med fødevarer skal bruge ingredienser anført under FDA 21 CFR 177.2600. Sundhedskomponenter kræver USP Klasse VI biologisk reaktivitetstest, der verificerer ikke-toksicitet under systemiske og intrakutane evalueringer. Drikkevandsdistributionsdele kræver NSF 61-certificering for at sikre nul giftige udvaskningsstoffer under omgivende og forhøjet varmtvandseksponering.
Sprøjtestøbningsprocessen, værktøj og kvalitetssikring
Gummisprøjtestøbning adskiller sig fundamentalt fra termoplastisk forarbejdning med hensyn til tønde termisk styring. Gummiforbindelser plastificeres inde i en temperaturstyret cylinder ved 70 til 90 grader C for at opretholde væskens viskositet uden at udløse for tidlig tværbinding (scorch). Højt injektionstryk (1000 til 2000 bar) tvinger det homogene forvarmede gummi ind i et opvarmet formhulrum (160 til 200 grader C). Den termiske energi inde i hulrummet initierer hurtig vulkanisering, der transformerer den flydende polymer til en elastisk fast matrix før deludstødning.
Sammenligning af procesarkitektur: Injektion vs. kompression vs. overførsel
- Sprøjtestøbning: Fuldautomatisk fyldning med lukket hulrum. Hurtige cyklustider (30 til 120 sekunder). Ideel til store, komplekse geometrier, der kræver RMA klasse A2 tolerancer. Høj initial værktøjsinvestering.
- Overførselsstøbning: Halvautomatisk, mellempræcision. Forudmålte stempelkræfter udfører fra en gryde ind i lukkede formhulrum. Lavere værktøjsomkostninger end injektion; velegnet til små til mellemstore volumener og overstøbning af metalindlæg.
- Kompressionsstøbning: Manuel indlæsning af præform i åbent hulrum. Længere cyklustider (3 til 10 minutter). Lav værktøjsinvestering; bedst egnet til pakninger i stort format, lavvolumen-kørsler og forbindelser med ultrahøj durometer.
Kvalitetskontrolprotokoller udnytter det standardiserede ASTM D2000 callout-system. En typisk materialebetegnelse, såsom ASTM D2000 M2BG714 B14 EA14, definerer polymerfamilien (BG = NBR), durometerhårdhed (70 /- 5 Shore A), minimal trækstyrke (14 MPa) og specifikke testkravsuffikser for kompressionssæt (B14) og væskemodstand (EA14).
| Støbningsfejl | Grundårsagsanalyse | Forebyggende design/procesløsning |
|---|---|---|
| Overdreven flash | Utilstrækkelig klemkraft; slidte skillelinjer; for højt indsprøjtningstryk | Forøg klemmetonnage; redesign skillelinjer; anvende kryogen deflashing efterbehandling |
| Kort skud (Underfyld) | For tidlig helbredelse (scorch); indespærret luft; utilstrækkelig skudvolumen | Inkorporer mikroventiler (0,02 mm dybde); lavere tøndetemperatur; optimere løberstørrelsen |
| Porøsitet / blærer | Fanget flygtige stoffer eller fugt i forbindelsen; ufuldstændig vulkanisering | Implementer vakuum-assisteret støbesystemer; forlænge helbredelsesdvaletiden; fortørrede råvarer |
| Flowmærker / striklinjer | Lav smeltetemperatur; dårlig sammensmeltning af flowfronter på tværs af kerner | Øg injektionshastigheden; forhøje støbeformens overfladetemperatur; flytte portpositioner |
Omkostningsdrivere, prototyping og partnervalg
Enhedsøkonomi i tilpasset gummistøbning afhænger af amortiserede værktøjsudgifter, råmaterialemasse, cyklustid og krav til efterbehandling. Den matematiske omkostningsmodel pr. del er repræsenteret som enhedsomkostninger = (værktøjsomkostninger / samlet produktionsvolumen) Materialeomkostninger [(maskine timepris * cyklustid) / antal hulrum] Efterbehandlingsomkostninger.
Værktøjsomkostninger varierer baseret på hulrumstal, stålkvalitet (f.eks. P20 vs. hærdet NAK80/H13) og løbesystemdesign. En prototypeform med enkelt hulrum koster typisk mellem $2.500 og $6.000 med en leveringstid på 2 til 3 uger. Produktionsværktøjer af hærdet stål med flere hulrum (8 til 32 hulrum) varierer fra $12.000 til $45.000, hvilket kræver 4 til 6 uger til fremstilling, T1-prøveudtagning og CMM-dimensionsverifikation.
Til lavvolumenproduktion (500 til 5.000 enheder) giver blødt aluminiumsværktøj eller 3D-printede støbeindsatser (ved brug af højtemperaturfotopolymerharpikser) en omkostningseffektiv broløsning. Mens hurtig prototyping fremskynder valideringen, skal ingeniører tage højde for mindre materialeegenskaber mellem prototypetilsætningsharpikser og endelige sprøjtestøbte produktionsforbindelser.
Manufacturing Partner Assessment Framework
Når de evaluerer internationale kontra nearshore-produktionspartnere, bør indkøbsteams auditere leverandører i forhold til vigtige kvalitets- og tekniske milepæle:
- Kvalitetssystemcertificeringer: ISO 9001 (General Quality), IATF 16949 (Automotive) eller ISO 13485 (Medical Devices).
- In-House DFM og simulering: Avancerede evner til analyse af formflow til at forudsige luftfælder, fyldbalance og volumetrisk krympning før skæring af stål.
- Avanceret overstøbningsekspertise: Demonstreret erfaring med multi-shot eller insert overmolding (limning af gummi direkte til metal- eller plastsubstrater ved hjælp af kemiske primere).
- Værktøjsejerskab og -garanti: Fuld ejendomsret overdrages til køber ved betaling, kombineret med en livslang værktøjsvedligeholdelsesgaranti for den aktive produktionslevetid.
Fremskynd dit tilpassede gummistøbningsprojekt
Upload dine CAD-filer i dag for at modtage en omfattende gennemgang af Design for Manufacturability (DFM), inklusive tolerancestack-up-analyse, sammensatte anbefalinger og et øjeblikkeligt produktionstilbud.
Anmod om DFM-gennemgang og tilbudOfte stillede spørgsmål
Hvad er de vigtigste designregler for brugerdefinerede sprøjtestøbte gummidele?
Oprethold ensartet vægtykkelse mellem 1,5 mm og 5,0 mm, angiv indvendige fileteradier svarende til mindst 25 % af vægtykkelsen, anvend 1,0 til 2,0 graders trækvinkler pr. side, og design dele, så de flugter med standard RMA Klasse A2 præcisionstolerancer.
Hvordan vælger jeg mellem silikone og EPDM til mit gummistøbeprojekt?
Vælg Silikone (VMQ/LSR) til ekstreme temperaturer (-60 til 230 grader C), biologisk kompatibilitet, FDA/USP-overholdelse eller krav til lavt kompressionssæt. Vælg EPDM til omkostningseffektive udendørs applikationer, der kræver høj modstandsdygtighed over for ozon, vejr, damp og polære væsker.
Hvad er den typiske pris pr. del for gummisprøjtestøbning, og hvilke faktorer påvirker det?
Enhedsomkostninger afhænger af materialevalg, delvolumen, hærdetid, hulrumstal og afblinkningsmetode. Værktøjer med høj kavitation reducerer markant arbejds- og maskintidsudgifter pr. del over store produktionsvolumener.
Hvor lang tid tager det at bygge sprøjtestøbeværktøj til gummidele?
Prototype eller blødt værktøj kræver typisk 2 til 3 uger. Produktionsstålforme med flere hulrum kræver generelt 4 til 6 uger, inklusive værktøjsdesign, CNC-bearbejdning, EDM-behandling og indledende T1-prøvevalidering.
Hvad er almindelige defekter ved sprøjtestøbning af gummi, og hvordan kan jeg forhindre dem?
Almindelige defekter omfatter flash (afbødet af præcise skillelinjer og kryogen deflashing), korte skud (forebygget af vakuumudluftning og scorch management) og intern porøsitet (kontrolleret via vakuum-assisteret støbning og optimerede hærdningscyklusser).
Hvilke krav fra FDA eller medicinsk kvalitet gælder for gummidele i USA?
Dele i kontakt med fødevarer kræver overensstemmelse med FDA 21 CFR 177.2600. Komponenter af medicinsk kvalitet kræver USP Klasse VI biologisk evalueringstest, mens drikkevandskomponenter kræver NSF 61-certificering.
Hvordan er sprøjtestøbning sammenlignet med kompressions- eller transferstøbning til gummikomponenter?
Sprøjtestøbning leverer overlegen dimensionspræcision, automatiseret konsistens og hurtige cyklustider for store volumener. Transferstøbning er omkostningseffektiv til mellemstore volumener og skærbinding, mens kompressionsstøbning giver de laveste initiale værktøjsomkostninger for dele i lavt volumen eller stort format.
