Overstøbning af bløde elastomerer som termoplastiske elastomerer (TPE) eller termoplastiske polyurethaner (TPU) over stiv plastik, metal eller printplader (PCB'er) forbedrer det ergonomiske greb, dæmper vibrationer og skaber væsketæt indtrængningsbeskyttelse. Produktfejl – såsom grænsedelaminering, synkemærker, forlængede afkølingscyklusser eller overdreven delforvridning – kan dog ofte spores tilbage til forkert vægtykkelsesdesign.
Generiske designretningslinjer foreslår ofte at opretholde en ensartet vægtykkelse på 2,0 mm. I praksis er den optimale hudtykkelse stærkt afhængig af specifikke underlagsmaterialer, strukturelle forstærkningsbehov, flowlængdeforhold og krav til vedhæftning. Denne tekniske vejledning beskriver præcise tykkelsesmatricer, procesovervejelser, strukturelle DFM-regler og valideringsprotokoller til overstøbningsapplikationer.
1. Anbefalet tykkelse af overstøbning (hud) efter materiale og underlag

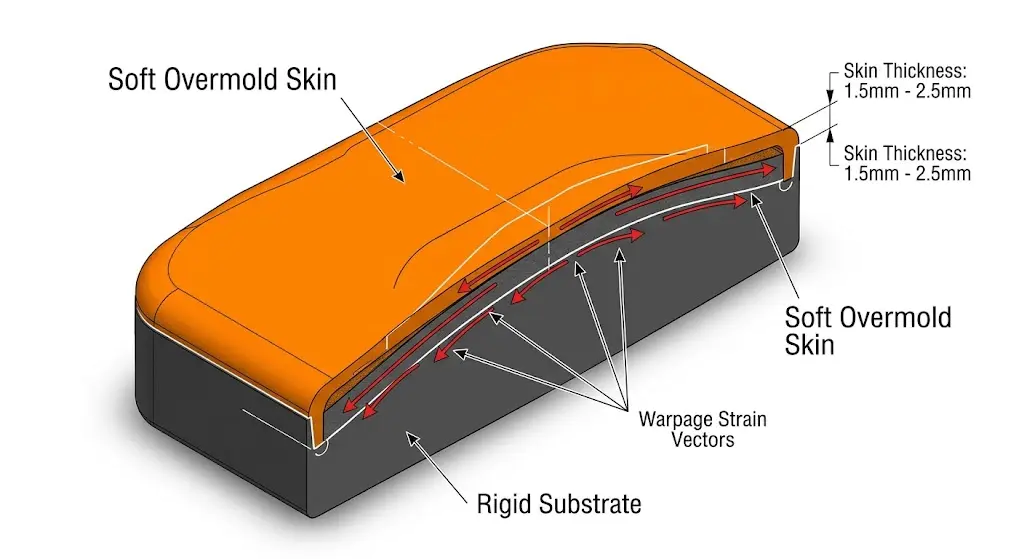

Bestemmelse af overformtykkelse kræver afbalancering af funktionel taktil feedback mod termisk stress, volumetrisk krympning og cyklustidsstraf. Elastomerer har højere koefficienter for lineær termisk udvidelse (CLTE) end stive substrater; overdrevent tykke overformede skind udøver høj sammentrækningsspænding under afkøling, hvilket fører til substratforvridning eller klæbende forskydning.
Matrixen nedenfor giver præcise tykkelsesgrænser på tværs af kernefremstillingssubstrater:
| Underlagsmateriale | Minimum hudtykkelse | Anbefalet nominel tykkelse | Maksimal forstærket tykkelse | Primære applikationer og noter |
|---|---|---|---|---|
| Engineering Plast (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Forbrugerelektronik, håndtag til elværktøj. Fremragende kemisk bindingspotentiale via overflademolekylær diffusion. |
| Højtemperatur polyamider (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Automotive motorhuse, industrielle sensorer. Kræver forhøjede værktøjstemperaturer for at opnå fuld kemisk vedhæftning. |
| Semi-krystallinsk plast (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Lav overfladeenergi gør kemisk binding vanskelig; er stærkt afhængig af mekaniske låsefunktioner. |
| Metaller (Pressestøbt aluminium, zink, stål) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Kirurgiske instrumenter, kraftige udstyrsgreb. Høj termisk ledningsevne hurtigt kulde smelter; kræver forvarmning. |
| Indkapslede PCB'er og elektronik | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Lavtryksstøbning eller delikat overstøbning. Tykkelsen skal buffer sarte komponenter mod klemtryk. |
Designnote: Soft-touch greb kræver typisk en nominel tykkelse på 1,5 til 2,5 mm for at opnå tilstrækkelig taktil dæmpning. Tykkelser under 1,0 mm føles stive, mens sektioner på over 3,5 mm forlænger afkølingstiden drastisk og introducerer indre hulrum.
2. Minimum injicerbar hudtykkelse og tyndvægsteknikker
Opnåelse af pålidelig tyndvægget overstøbning (under 1,0 mm) uden blitz, korte skud eller tøven på overfladen afhænger af styring af flowlængdeforhold (L/T) og smelteviskositet.
Når forholdet mellem flowlængde og vægtykkelse (L/T) overstiger 100:1, fryser stogard TPE-formuleringer for tidligt. High-flow TPE/TPU-formuleringer med et højt smelteflowindeks (MFI > 25 g/10 min ved 190°C/2,16 kg) muliggør minimumsvægtykkelser ned til 0,50 mm - 0,75 mm over korte strømningsveje (< 50 mm).
Vigtige proces- og værktøjsretningslinjer for tyndvæggede overstøbning:
- Forhøjede værktøjstemperaturer: Øg temperaturen i substratformens hulrum med 15°C til 25°C for at forhindre tidlig nedfrysning under injektionsfasen.
- Sekventielle ventilåbninger eller varmeløbere: Drop hot tip-porte direkte på tykkere sektioner af overstøbningszonen for at minimere trykfald.
- Høje injektionshastigheder: Fyld tynde hulrum hurtigt, før hudlaget størkner, ved at bruge præcise flertrinspakningsprofiler for at forhindre flash.
- Udluftningsdybdekontrol: Præcis mikroudluftning (0,010 mm til 0,015 mm dybde) er kritisk nær tynde kanter for at undgå indesluttede luftforbrændinger uden at forårsage harpiksflash.
3. Designregler for ensartede vægge, ribber, bosser og overgange
Uensartet overstøbningstykkelse forårsager differentiel krympning, hvilket skaber lokaliserede spændingskoncentrationer og kantløftning. Overholdelse af strenge geometriske proportioner bevarer den strukturelle integritet og sømløse hud-til-substrat overgange.
Geometriske DFM-forhold:
- Hud-til-kerne-vægforhold: Overstøbningstykkelsen bør ideelt set matche 60 % til 80 % af det underliggende substrats vægtykkelse for at forhindre termisk forvrængning af substratet under indføring af skud.
- Indvendig ribbens tykkelse: Ribber, der er indlejret under eller inden i overformens hud, må ikke overstige 50 % af hovedoverformens nominelle vægtykkelse. (f.eks. substratribbentykkelse = 0,50 * tykkelse af overskimmelhud).
- Indre radier (R): Undgå skarpe indvendige hjørner. Angiv en minimumsradius på R = 0,5 mm eller 0,5 til 0,75 gange vægtykkelsen ved alle skæringspunkter for at minimere stresskoncentrationsfaktorer.
- Afspærringstrin og sammenlåsende riller: Slut aldrig en overstøbt hud på en glat overflade. Design et perimeter afspærringstrin med en dybde svarende til den fulde hudtykkelse, kombineret med en 0,5 mm x 0,5 mm mekanisk sammenlåsende rille for at forhindre afskalning langs udsatte kanter.
4. Forberedelse af underlag, primere og test af bindingsstyrke
En slidstærk overstøbt del kræver høj grænsefladeadhæsionsstyrke. Adhæsionsmekanismer falder i to primære kategorier: Kemisk diffusionsbinding and Mekanisk sammenlåsning .
Overfladeforbehandlingsmetoder:
- Atmosfærisk plasma/flammebehandling: Hæver overfladeenergien af ikke-polære polymerer (f.eks. polypropylen) over 44 dyn/cm for at maksimere befugtning.
- Kemiske primere / silankoblingsmidler: Påføres på metallegeringer eller keramiske substrater før støbning for at danne kovalente bindinger med indkommende elastomere harpikser.
- Slibende medieblæsning: Skaber mikro-ruhed på metaller (Ra 2,5 - 6,3 µm), hvilket forbedrer den mekaniske indtastning betydeligt.
Standard adhæsionsvalideringstest:
Bindingsintegriteten evalueres ved hjælp af standardiserede testprotokoller:
- 90-graders skrælningstest (ASTM D903 / ISO 813): Kvantificerer den kraft, der kræves for at pille overstøbningsstrimlen fra underlaget. Acceptable industrielle værdier spænder fra 3,5 til 8,0 N/mm afhængigt af durometer.
- Lap Shear Test (ASTM D1002): Evaluerer forskydningsstyrke under trækbelastning.
Mål for fejltilstand: Kvalitetskontrolprotokoller kræver Sammenhængende fiasko (hvor elastomermaterialet rives indvendigt) i stedet for Klæbemiddelsvigt (hvor huden skaller rent af ved grænsefladen).
5. Værktøj, udluftning, moldflow-simulering og omkostningsafvejninger
Hudens tykkelse har direkte indflydelse på produktionsenhedsomkostninger, cyklustid og skrothastigheder. Fordi plastisk afkølingstiden skalerer eksponentielt med vægtykkelsen (afkølingstiden er proportional med vægtykkelsen i kvadrat), medfører tilføjelse af tykkelse en betydelig cyklustidsstraf.
Krympekvoter og CAE-simulering:
Overstøbningsmaterialer udviser volumetrisk krympning i området fra 1,2 % til 2,5 %, betydeligt højere end stiv konstrueret termoplast (0,4 % - 0,7 %). Værktøjsdesignere skal beregne differential shrinkage i Moldflow (CAE) analysesoftware for at sikre net-form nøjagtighed.
Nøgle CAE-analyseoutput at evaluere:
- Volumetrisk krympning ved udfrysning: Sikrer ensartet pakning på tværs af tykkelsesovergange.
- Volumetrisk afbøjning/vridning: Identificerer, om asymmetrisk køling på den ene side af et metal- eller PCB-substrat vil inducere bøjningskræfter.
- Grænsefladeforskydningsspænding: Evaluerer, om injektionsflowtryk vil forskyde eller beskadige sarte substrategenskaber eller forudplacerede indsatser.
Få din Overmolding DFM anmeldelse og tilbud
Optimering af overstøbningstykkelse kræver afbalancering af vægens ensartethed, værktøjsdesign, materialekompatibilitet og taktile krav. Vores ingeniørteam leverer omfattende DFM-evalueringer (Design for Manufacturability), Moldflow termiske/warpage-simuleringer og hurtige prototypetjenester.
- Ekspeditionstid: DFM-feedback inden for 24 timer; prototypeværktøj på 5 til 7 hverdage.
- Overholdelsesstandarder: ISO 13485, USP Klasse VI elastomerer af medicinsk kvalitet, RoHS/REACH-kompatible materialevalg.
Indsend dine 3D CAD-filer (STEP/IGES) sammen med underlagsspecifikationer for at modtage en detaljeret vurdering af tykkelse og fremstillingsevne fra vores sprøjtestøbningsspecialister.
Ofte stillede spørgsmål (FAQ)
1. Hvilke overstøbningstykkelser anbefales til almindelige underlag som ABS, PC, aluminium og PCB?
De anbefalede nominelle tykkelser er 1,5 til 2,5 mm for ingeniørplast som ABS og PC, 2,0 til 3,0 mm for metaller som aluminium og 1,5 til 2,0 mm for indkapslede PCB'er for at sikre korrekt beskyttelse uden at påføre overdreven termisk belastning på følsom elektronik.
2. Hvad er den mindste praktiske overstøbningstykkelse, der kan opnås med TPE, og hvilke procesændringer muliggør det?
Den mindste praktiske tykkelse er 0,50 til 0,75 mm ved brug af højstrøms TPE/TPU-formuleringer. For at opnå dette kræves forhøjede temperaturer i formhulrum, høje indsprøjtningshastigheder, sekventiel ventilindgang og præcis mikroudluftning for at forhindre for tidlig frysning.
3. Hvordan designer jeg for ensartet vægtykkelse og undgår synkemærker eller delaminering?
Hold overstøbningens tykkelse mellem 60 % og 80 % af den underliggende substratvæg, design indvendige ribber på højst 50 % af den primære overstøbningsvæg, indbefatt generøse overgangsradier (minimum 0,5 mm), og inkorporer perimeterafspærringstrin med mekaniske låseriller.
4. Hvordan skal jeg forberede et underlag for at maksimere bindingsstyrken til overstøbning?
Substrater kan fremstilles ved at bruge atmosfærisk plasma eller flammebehandling for at øge overfladeenergien, påføring af silankoblingsprimere til metaller eller medieblæsning for at skabe mekanisk overfladeruhed. Sigt efter sammenhængende fejl under ASTM D903-afskalningstestning.
5. Hvordan påvirker overstøbningstykkelsen køletiden og de samlede omkostninger til del?
Køletiden øges eksponentielt med kvadratet af vægtykkelsen. Forøgelse af hudtykkelsen fra 1,5 mm til 3,0 mm kan mere end fordoble den nødvendige kølecyklustid, hvilket markant øger produktionsomkostningerne pr. enhed.
6. Hvad forårsager overskimmel afskalning langs skarpe kanter, og hvordan forhindrer geometri det?
Afskalning opstår, når forskydningskræfter virker på udsatte plankanter med svag mekanisk forankring. Design af et defineret afspærringstrin langs skillelinjen kombineret med en underskæring eller mekanisk fastholdelsesrille forankrer kanten og forhindrer afskalning under mekanisk slid.
